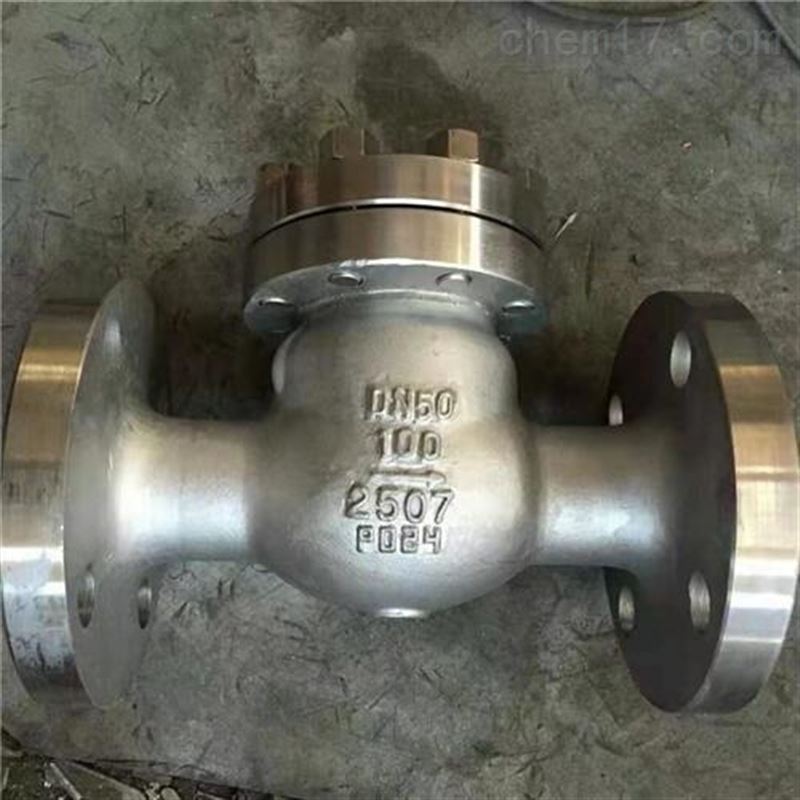

2507旋啟式升降式立式對夾式雙相鋼止回閥工作原理（圖）
2507雙相鋼止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。雙相鋼止回閥應用于石油和天然氣工業、海上石破天油平臺、石油化工設備、脫鹽(淡化)設備、燃(廢)氣凈化設備。
二、產品主要特點：
1、止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。
2、產品的設計制造符合美國國家標準ANSIB16.34，美國石油學會標準API6D要求。
3、閥門承壓件采用精密鑄造工藝澆鑄，表面質量美觀，無粘沙、冷隔等表面缺陷；內在質量穩定，無疏松、砂眼、裂紋等內在缺陷。
4、旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能。
5、旋啟式止因閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當的微量位置補償。
6、旋啟式止回閥密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細顆粒的介質中并不會因沖蝕而很快磨損。
三、2507雙相鋼止回閥主要性能：
|
零件名稱 |
材 料 |
|||||||
|
閥體 |
ASTM A216 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
|||
|
銷軸 |
1Crl3 |
OCrl8Ni9 |
OCrl7Nil2M02 |
OOCrl9Nil0 |
OOCrl7Nil4M02 |
|||
|
F6a |
304 |
316 |
304L |
316L |
||||
|
閥瓣 |
密封面 |
13Cr |
13Cr |
STL |
本體 本體 STL |
|||
|
閥座 |
13Cr |
STL |
STL |
|||||
|
閥瓣螺母 |
1Crl3 |
0Crl8Ni9 |
OCrl7Nil2M02 |
00Crl9NilO |
OOCrl7Ni4M02 |
|||
|
410 |
304 |
316 |
304L |
316L |
||||
|
防松銷 |
OCCr8Ni9 |
0Crl7Nil2M02 |
00Crl9NilO |
00Crl7Nil4M02 |
||||
|
304 |
316 |
304L |
316L |
|||||
|
墊片 |
柔性石墨復合墊 (芯板：碳鋼或不銹鋼)不銹鋼帶，柔性石墨纏繞墊 |
|||||||
|
中法蘭螺栓 |
350CrM0 |
OCr18Ni9 ASTMA193 B8 |
||||||
|
中法蘭螺母 |
45 |
OCr18Ni9 ASTM A194 8 |
||||||
|
適用 |
適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕介質 |
醋酸等腐蝕介質 |
強氧化性介質 |
尿素等腐蝕性介質 |
||
|
適用溫度 (℃) |
-29～425 |
-40～200(超出該溫度范圍、請在訂貨時注明) |
||||||
四、產品主要結構尺寸：
|
規格 |
英寸 |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
|
mm |
in |
|||||||
|
DN50 |
2" |
300 |
175 |
135 |
105 |
26-3 |
4-23 |
177 |
|
DN65 |
2.5" |
340 |
200 |
160 |
130 |
28-3 |
8-23 |
197 |
|
DN80 |
3" |
380 |
210 |
170 |
140 |
30-3 |
8-23 |
212 |
|
DN100 |
4" |
430 |
250 |
200 |
168 |
32-3 |
8-25 |
248 |
|
DN125 |
5" |
500 |
295 |
240 |
202 |
36-3 |
8-30 |
296 |
|
DN150 |
6" |
550 |
340 |
280 |
240 |
38-3 |
8-34 |
330 |
|
DN200 |
8" |
650 |
405 |
345 |
300 |
44-3 |
12-34 |
385 |
|
DN250 |
10" |
775 |
470 |
400 |
352 |
48-3 |
12-41 |
445 |
